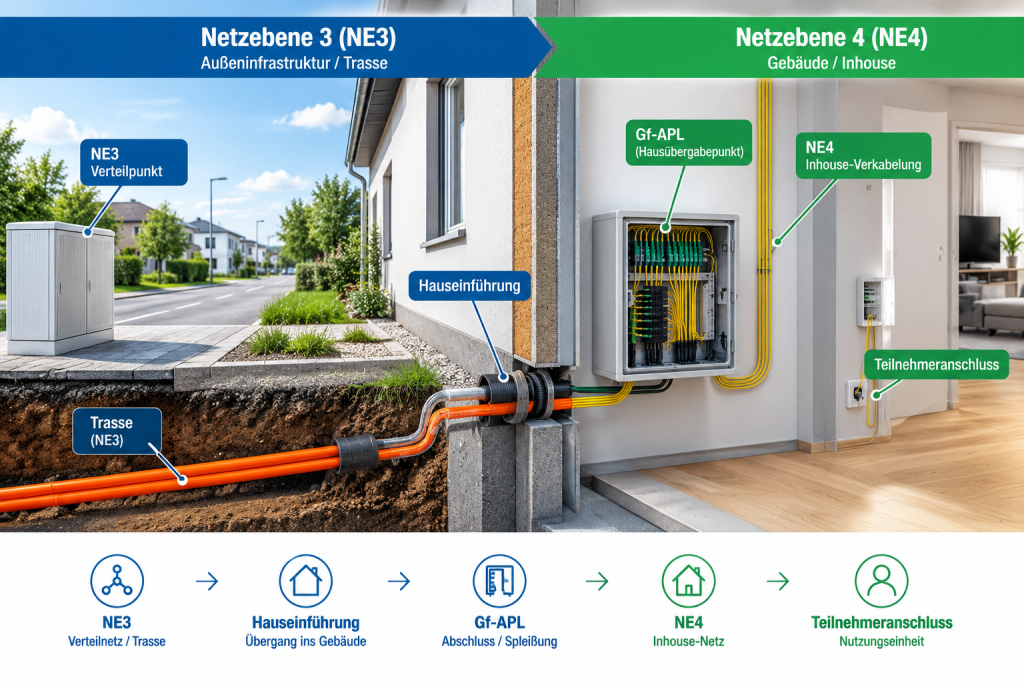

NE3 und NE4: Eine Schnittstelle statt zwei getrennte Planungsbereiche
In der Praxis bezeichnet die NE3 typischerweise den äußeren bzw. straßenseitigen Netzbereich, während die NE4 die gebäudeinterne passive Infrastruktur umfasst.
Die konkrete Abgrenzung ist jedoch projektabhängig und muss eindeutig definiert werden.
Technisch betrachtet verbindet die Schnittstelle mehrere Bereiche:
- Trassen- und Tiefbauplanung
- Grundstück und Hauseinführung
- Gebäude- und Leitungsplanung
- Gf-APL und Fasermanagement
- Inhouse-Verkabelung
- Brandschutz
- Vermessung und Bestandsaufnahme
- Abnahme und Dokumentation
Der kritische Punkt ist daher nicht nur wo die NE3 endet, sondern wie die technische Verbindung zur NE4 funktioniert.
Typische Fehler entstehen beispielsweise durch:
- nicht abgestimmte Hauseinführungen
- ungünstige APL-Positionen
- ungeprüfte Gebäudewege
- fehlende Brandschutzplanung
- inkonsistente Faser- und Portzuordnungen
- ungeprüfte Bestandsdaten
- fehlende Übernahme von Bauabweichungen in die Dokumentation
Die Schnittstelle muss deshalb bereits im LLD eindeutig abgebildet werden.
Hauseinführung: Der physische Übergang ins Gebäude
Die Hauseinführung ist der direkte Übergang von der Außeninfrastruktur in das Gebäude und damit eine technisch und bauphysikalisch besonders sensible Stelle.
Bei der Planung sind unter anderem zu berücksichtigen:
- Lage und Höhe der Hauseinführung
- Wand- und Bodenaufbau
- vorhandene Bauwerksabdichtung
- Wassereinwirkung
- Kabel- und Leitungsdurchmesser
- mechanischer Schutz
- Biegeradien
- Zugänglichkeit
- spätere Erweiterbarkeit
Für die Abdichtung erdberührter Bauteile ist insbesondere die DIN 18533 relevant. Welche Hauseinführung tatsächlich geeignet ist, hängt jedoch von der konkreten Bau- und Einbausituation ab.
Praxis-Hinweis
Die Hauseinführung sollte nicht erst auf der Baustelle festgelegt werden.
Bereits in der Planung sollte die gesamte Kette nachvollziehbar sein:
Trasse → Grundstück → Hauseinführung → APL → NE4-Leitungsweg
Damit wird verhindert, dass eine technisch geeignete Außentrasse an einer ungeeigneten Gebäudeeinführung endet.
Gf-APL und Fasermanagement
Der Gf-APL übernimmt in vielen Netzarchitekturen eine zentrale Funktion für Abschluss, Spleißung, Fasermanagement und den Übergang zur gebäudeinternen Infrastruktur.
Seine konkrete Funktion und Zuordnung zur NE3 beziehungsweise NE4 hängt jedoch vom jeweiligen Netzkonzept und den Betreiberanforderungen ab.
Bei der Planung sind insbesondere zu berücksichtigen:
- ausreichender Bauraum
- Zugentlastung
- Faserreserven
- Spleißablage
- eindeutige Faser- und Portzuordnung
- mechanischer Schutz
- Kennzeichnung
- Zugänglichkeit für Wartung und Entstörung
Auch die zulässigen Mindestbiegeradien der eingesetzten Kabel, Fasern und Komponenten müssen eingehalten werden.
Je nach Netzkonzept können beispielsweise ITU-T G.652.D und ITU-T G.657 zum Einsatz kommen. Die Wahl des Fasertyps ist jedoch projekt- und komponentenabhängig und stellt keinen automatisch vorgeschriebenen Übergang zwischen NE3 und NE4 dar.
Entscheidend ist, dass die technische Verbindung und ihre Zuordnung später eindeutig nachvollziehbar bleiben.
4. NE4: Inhouse-Netz und Teilnehmeranschlüsse
Die NE4 führt vom Gebäudeübergabepunkt weiter in Richtung Etagen und Nutzungseinheiten.
Dafür können beispielsweise eingesetzt werden:
- Inhouse-Mikrorohrsysteme
- Installationsrohre
- Kabelkanäle
- Steigetrassen
- vorhandene Installationsschächte
- andere geeignete Leitungswege
Bei Mehrfamilienhäusern sollte bereits in der Planung geklärt werden:
- Wo befindet sich der Gebäudeübergabepunkt?
- Wie wird der vertikale Leitungsweg geführt?
- Wie werden die Etagen erreicht?
- Wo befinden sich Verteiler oder Übergabepunkte?
- Wie werden die Nutzungseinheiten angeschlossen?
- Welche Brandabschnitte werden durchquert?
- Wo sind Durchdringungen erforderlich?
- Welche Kapazitätsreserven werden benötigt?
Eine gute NE4-Planung betrachtet dabei nicht nur die heutige Versorgung, sondern auch Zugänglichkeit, Wartbarkeit und Erweiterbarkeit.
Brandschutz nicht erst auf der Baustelle klären
Bei der Inhouse-Verkabelung müssen die jeweils geltenden bauordnungsrechtlichen und brandschutztechnischen Anforderungen berücksichtigt werden.
Für Kabel können Anforderungen an das Brandverhalten nach EN 50575 relevant sein. Die konkrete Anforderung hängt unter anderem von Gebäudeklasse, Nutzung, Einbauort, Flucht- und Rettungswegen, Brandabschnitten und der Leitungsführung ab.
Besondere Aufmerksamkeit erfordern Leitungsdurchführungen durch feuerwiderstandsfähige Bauteile.
Hier müssen geeignete und nachweisgeeignete Abschottungssysteme eingesetzt werden. Neben dem konkreten Brandschutzkonzept können die jeweils landesrechtlich eingeführten Leitungsanlagen-Richtlinien relevant sein.
Wichtig: Die MLAR ist eine Muster-Richtlinie. Für das konkrete Bauvorhaben sind die jeweils eingeführten landesrechtlichen Regelungen und projektspezifischen Anforderungen maßgeblich.
LLD als zentrale Integrationsstufe
Die NE3/NE4-Kopplung sollte nicht nach dem Prinzip
„NE3 fertig – NE4 später“
geplant werden.
Bereits im Low Level Design (LLD) sollten – abhängig vom Projektumfang – mindestens folgende Elemente technisch zusammengeführt werden:
Bestandsaufnahme
↓
HLD / LLD
↓
Trassenplanung
↓
Hauseinführung
↓
Gf-APL
↓
NE4 / Inhouse-Netz
↓
Prüfung & Abnahme
↓
As-Built-Dokumentation
Damit wird aus einer punktuellen Übergabe eine durchgängige technische Prozesskette.
Vermessung: Planung muss zur Realität passen
Gerade bei Bestandsgebäuden reichen vorhandene Kataster- oder GIS-Daten häufig nicht aus.
Eine technische Vor-Ort-Aufnahme kann deshalb wichtige Planungsinformationen liefern, beispielsweise:
- Gebäudekontur
- Hauseingänge
- mögliche Hauseinführungen
- Hausanschlussraum
- Schächte und Steigetrassen
- Technikräume
- vorhandene Leitungswege
- relevante Gebäudedurchdringungen
- bestehende Telekommunikationsinfrastruktur
Das Ziel ist eine planungsrelevante Bestandsaufnahme, die in CAD-, GIS- und Dokumentationssysteme übernommen werden kann.
Gerade bei Hauseinführungen und vorhandenen Leitungswegen können kleine Abweichungen zwischen Plan und Realität erhebliche Auswirkungen auf die Ausführung haben.
Bestandsdaten sollten deshalb dort vor Ort verifiziert werden, wo sie für die technische Planung entscheidend sind.
Qualitätssicherung: Planung, Ausführung und Dokumentation zusammenführen
Die Qualitätssicherung sollte nicht nur die Tiefbauausführung betrachten.
Eine belastbare Prüfung verbindet Planung, Ausführung, Messung und Dokumentation.
Planung
- HLD-/LLD-Konsistenz
- definierte Schnittstellen
- geeignete Hauseinführung
- APL-Position
- abgestimmte NE4-Führung
- ausreichende Kapazitäten
Ausführung
- Hauseinführung
- Leitungswege
- Biegeradien
- APL-Aufbau
- Spleißorganisation
- Kennzeichnung
- Brandschutzmaßnahmen
Messung
Je nach Projektanforderung können unter anderem dazugehören:
- OTDR-Messungen
- Dämpfungsmessungen
- Durchgängigkeit
- Faserzuordnung
Dokumentation
- Trassenverlauf
- Kabel- und Mikrorohrdaten
- Faserbelegung
- Spleißdaten
- APL- und Hausanschlussdaten
- Messprotokolle
- Fotodokumentation
- Abweichungen
- As-Built-Daten
As-Built: Der digitale Bestand der ausgeführten Infrastruktur
Die As-Built-Dokumentation ist kein rein administrativer Projektabschluss.
Sie bildet die Grundlage für:
- Betrieb
- Wartung
- Entstörung
- Erweiterungen
- Netzoptimierung
- spätere Umbauten
Eine belastbare Dokumentation sollte die tatsächlich ausgeführte Infrastruktur abbilden.
Dazu können – abhängig von den Betreiberanforderungen – unter anderem gehören:
- tatsächlicher Trassenverlauf
- Kabel- und Mikrorohrdaten
- APL-Standorte
- Faserbelegung
- Spleißverbindungen
- Hausanschlusspunkte
- Fotodokumentation
- Prüf- und Messprotokolle
- OTDR-Messdateien, beispielsweise im .SOR-Format
- relevante Abweichungen gegenüber der Planung
Der entscheidende Grundsatz lautet:
Planung und Bestandsdokumentation müssen konsistent sein.
Eine bauliche Änderung, die nicht in das Bestandsmodell übernommen wird, erzeugt eine digitale Infrastruktur, die von der realen Infrastruktur abweicht.
Gerade bei großen FTTx-Rollouts kann daraus ein erhebliches Betriebsrisiko entstehen.
Typische Fehler an der NE3/NE4-Schnittstelle
Aus der ingenieurtechnischen Perspektive sind insbesondere folgende Fehler relevant:
Hauseinführung zu spät geplant
Die Außentrasse ist festgelegt, während die tatsächliche Gebäudesituation noch ungeklärt ist.
APL isoliert betrachtet
Der APL ist technisch untergebracht, aber für die anschließende NE4-Führung ungünstig positioniert.
Außen- und Inhouse-Planung nicht konsistent
Kapazitäten, Faserbelegung oder Übergabepunkte stimmen nicht überein.
Brandschutz zu spät berücksichtigt
Erforderliche Abschottungen oder alternative Leitungswege werden erst während der Ausführung erkannt.
Bestandsdaten ungeprüft übernommen
Vorhandene Pläne entsprechen nicht der tatsächlichen Situation.
Bauabweichungen nicht dokumentiert
Die ausgeführte Infrastruktur weicht vom LLD ab, ohne dass die Änderung im Bestandsmodell nachvollziehbar übernommen wird.
Zugänglichkeit unterschätzt
Komponenten werden so positioniert, dass Wartung, Messung oder Entstörung unnötig erschwert werden.
Ingenieurtechnischer Ansatz: Die Schnittstelle als Gesamtsystem
Die NE3/NE4-Schnittstelle ist keine einzelne Übergabestelle.
Sie ist ein integriertes System aus Infrastruktur, Gebäude, Netztechnik, Bauausführung und Datenmodell.
Eine robuste Planung verbindet deshalb:
Vermessung
→ Bestandsdaten
→ HLD / LLD
→ Trassenplanung
→ Hauseinführung
→ Gf-APL
→ NE4 / Inhouse-Netz
→ Prüfung & Messung
→ As-Built-Dokumentation
→ GIS / Netzbetrieb
Der entscheidende Vorteil dieses Ansatzes liegt darin, dass technische Entscheidungen nicht isoliert getroffen werden. Änderungen an einer Stelle können frühzeitig auf ihre Auswirkungen auf die nachfolgenden Planungsschritte geprüft werden.
Fazit
Die Qualität eines FTTx-Netzes entscheidet sich häufig an seinen Schnittstellen.
Eine belastbare Kopplung von NE3 und NE4 erfordert deshalb:
- eine eindeutige Schnittstellendefinition
- frühzeitige Abstimmung von Außen- und Gebäudeplanung
- eine geeignete Hauseinführung
- eine durchdachte APL-Positionierung
- kontrolliertes Fasermanagement
- eine abgestimmte NE4-Infrastruktur
- frühzeitige Berücksichtigung von Brandschutz und Bauphysik
- belastbare Bestandsdaten
- konsequente Qualitätssicherung
- konsistente As-Built-Dokumentation
Eine hochwertige FTTx-Infrastruktur entsteht dort, wo Netzplanung, Gebäudeinfrastruktur, Bauausführung und Dokumentation nicht getrennt voneinander betrachtet werden, sondern als ein zusammenhängendes technisches System.
Technische Referenzen und Regelwerke
Die konkrete Auswahl und Anwendung der Regelwerke ist projekt- und objektspezifisch zu prüfen. Relevante Grundlagen können unter anderem sein:
- DIN 18533 – Abdichtung von erdberührten Bauteilen
- ITU-T G.652 – Eigenschaften von Singlemode-Fasern und -Kabeln
- ITU-T G.657 – biegeunempfindliche Singlemode-Fasern
- EN 50575 – Anforderungen an das Brandverhalten von Kabeln
- MLAR / landesrechtlich eingeführte Leitungsanlagen-Richtlinien
- einschlägige bauordnungsrechtliche Anforderungen
- technische Spezifikationen und Planungsrichtlinien des jeweiligen Netzbetreibers
- Herstellerangaben der eingesetzten Hauseinführungs-, Kabel-, APL- und Abschottungssysteme
Hinweis zur Anwendung: Die genannten Regelwerke stellen keine pauschale Checkliste für jedes FTTx-Projekt dar. Welche Anforderungen tatsächlich anzuwenden sind, ist anhand des konkreten Bauvorhabens, der Netzarchitektur, des Gebäudes, der Einbausituation und der Vorgaben des Netzbetreibers zu bestimmen.
